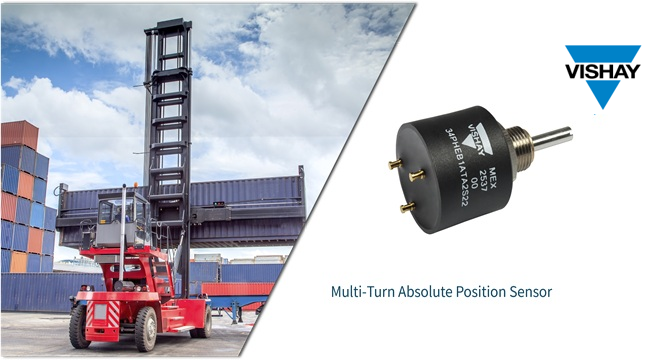

비쉐이(Vishay)는 까다로운 환경에서도 높은 정확도와 장기 안정성을 제공하는 34 PHE 멀티턴 절대위치 센서(Multi-Turn Absolute Position Sensor)를 출시했다고 밝혔다.
비접촉식 홀 효과(Hall Effect) 기술을 적용한 Vishay Sfernice 34 PHE는 7/8인치(22.2 mm) 직경의 컴팩트한 바디에서 ± 1 % 수준의 선형성(Linearity, Full Stroke 기준), 1°의 분해능(Resolution) 그리고 1000만 회 이상의 동작 수명(Lifespan)을 제공한다.
선형(Linear) 또는 회전(Rotary) 변위 추적을 지원하며, 총 10회전에 걸쳐 3600°의 전체 전기적 각도(Total Electrical Angle)를 제공하는 이번 위치 센서는 이전 세대 제품 대비 약 40 % 낮은 비용으로 공급된다. 또한 높은 정확도와 분해능을 바탕으로 서보 루프 모션 제어 시스템(Servo Loop Motion Control System)을 위한 경제적이면서도 고성능의 솔루션을 제공한다.
본 제품은 산업용 모터 및 액추에이터(Actuator)의 변위 추적, 태양광 패널 추적용 선형 액추에이터(Linear Actuator), 유량 제어 밸브(Flow Control Valve) 위치 제어, 농기계·철도 장비·선박 등에 적용되는 스로틀(Throttle) 및 페달 위치 센서(Pedal Position Sensor) 등에 활용될 예정이다.
이와 같은 가혹한 환경에서도 안정적인 동작을 위해 34 PHE는 IP65 등급의 밀폐 구조를 적용하였으며, 최대 20 g의 고주파 진동과 최대 50 g의 충격을 견딜 수 있다. 또한 역전압 및 과전압 입력 보호 기능(-14 VDC 및 +28 VDC)을 내장하여 외부 보호 회로가 필요하지 않으므로 시스템 비용 절감에 기여한다. 출력 방식은 단일 또는 이중 아날로그 비율 출력(Analog Ratiometric Output)과 디지털(PWM) 출력 중 선택할 수 있다. 특히 이중 출력 구성은 서로 반대 방향으로 추적하는 위치 센서(Oppositely-Tracking Position Sensor)로 동작해 내장형 고장 감지(Fault Detection) 기능을 제공함으로써 안전성, 신뢰성, 기능 안전성 준수를 향상시킵니다. 또한 장착면(Mounting Face)에 통합된 위치 결정용 핀(Locating Peg)을 통해 설치가 간편하며 회전을 방지하여 정렬 정확도와 장기 안정성을 높여준다.
34 PHE는 “트루 파워 온(True Power On)” 기능을 지원하는 제품으로, 전원이 인가되면 즉시 현재 위치를 출력하며 재보정(Recalibration), 원점 복귀(Re-Homing), 초기화 루틴(Initialization Routine)이 필요하지 않습니다. 이는 정전(Power Loss) 이후에도 동일하게 적용된다. 따라서 배터리 백업이 필요하지 않아 추가적인 비용 절감 효과를 제공합니다. 또한 고객 요구사항에 따라 맞춤형이 가능하며, RoHS를 준수한다. 제품은 5 VDC ± 10 %의 공급 전압(Supply Voltage)과 단일 출력 기준 전형적인 공급 전류(Supply Current) 8.5 mA 미만(〈 8.5 mA)으로 동작합니다. 권장 부하 저항(Load Resistance)은 아날로그 출력과 PWM 출력 모두 1 kΩ이다.
34 PHE의 샘플 및 양산 수량은 현재 공급 가능하며, 리드타임은 약 14주다.
