비쉐이(Vishay)는 웨터블 플랭크(Wettable Flanks)를 적용한 낮은 높이의 DFN6546A 패키지 기반의 새로운 표면실장형 표준 정류기 4개 시리즈를 출시했다고 밝혔다.

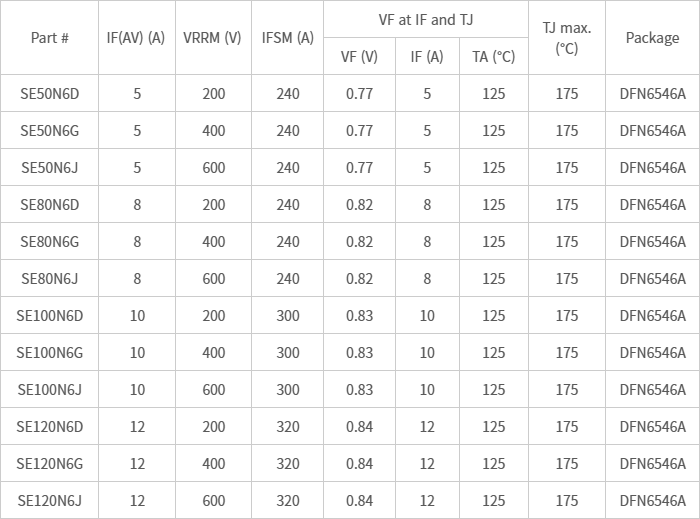

신제품은 상용·산업·자동차 애플리케이션의 전원 라인 역극성 보호와 레일 간 보호를 위한 제품이다. 5A 'SE50N6x', 8A 'SE80N6x', 10A 'SE100N6x', 12A 'SE120N6x' 시리즈로 구성된다. 각 시리즈는 200V·400V·600V 역전압 제품으로 제공되며 AEC-Q101 인증 버전도 지원한다.

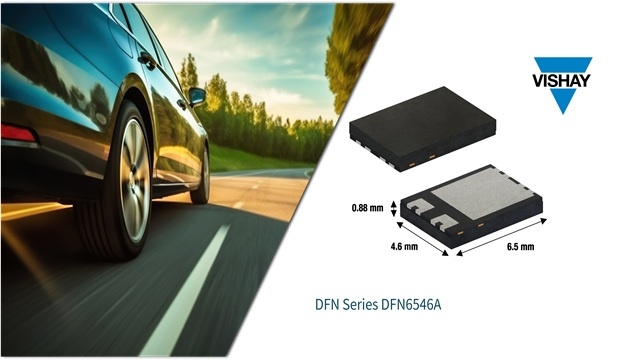

비쉐이 Power DFN 제품군에 추가된 DFN6546A 패키지는 6.5mm × 4.6mm의 풋프린트와 0.88mm 높이로 설계돼 PCB 공간 활용도를 높였다.
첨단 패키지 구조와 다이 배치 기술을 적용해 구리 함량과 칩 크기를 늘렸다. 이를 통해 방열 성능과 전류 정격, 순방향 서지 전류 내량을 향상시켰다는 게 회사 측 설명이다.
동일한 실장 면적(Footprint)의 SMPC(TO-277A) 패키지 제품과 비교해 SE50N6x, SE80N6x, SE100N6x, SE120N6x 시리즈는 패키지 높이를 10% 낮추면서 전류 정격은 20%, 순방향 서지 전류 내량은 82% 높였다.
산화막 플래너 칩 접합(Oxide Planar Chip Junction) 구조를 적용해 일반적으로 0.1μA 미만의 낮은 역누설 전류(Reverse Leakage Current)를 제공한다. 최저 0.77V의 순방향 전압 강하를 통해 전력 손실을 줄이고 효율을 높였다.
제품은 -55°C~+175°C의 동작 온도 범위를 지원하며 IEC 61000-4-2의 공기 방전(Air Discharge) 방식에 따른 ESD 성능을 제공한다. DFN6546A 패키지에 적용된 웨터블 플랭크는 자동 광학 검사(AOI, Automatic Optical Inspection)를 지원해 X-ray 검사 없이 납땜 상태를 확인할 수 있도록 했다.
자동 실장에 적합하며 J-STD-020에 따라 수분 민감도 레벨(MSL, Moisture Sensitivity Level) 1을 충족한다. 최대 무연(LF) 리플로우 피크 온도는 260°C다. 제품은 RoHS를 준수하며 할로겐 프리(Halogen-Free)로 제공된다.
DFN6546A 패키지 기반의 새로운 표면실장형 표준 정류기는 현재 샘플과 양산 제품을 공급하고 있으며 리드 타임은 약 8주다.
